手动V型球阀-对夹式V型球阀-VQ377H涡轮对夹式V型球阀

更新：2022/7/8 9:48:42 点击：

品牌：上海工开阀门
型号： VQ377H、VQ377F、VQ377Y

产品介绍

V型球阀采用带弹簧或板簧加载阀座结构，由于弹簧/板簧的弹性恢复力推动阀座，可使球芯与阀座之间长期具有良好的密封性能。同时由于阀座采用弹簧加载的活动结构，可使阀座自动校正，以达到与球芯的最佳吻合。
对夹v型球阀采用带有V型切口的球芯结构，当阀在关闭时，可以剪切介质中纤维、微小颗粒，同时由于阀芯和阀座之间是无间隙回转，可自行擦拭球体及阀座上的积垢物，保持球体与阀座之间的良好密封。

对夹v型球阀零部件材质

对夹式V型球阀性能参数
阀座	304+316+司太立合金
弹簧	17-7PH/316
O形圈	氟橡胶/高温氟橡胶
填料	PTFE/石墨
球面硬化处理	镀硬铬/氮化/喷WC/喷图/STL
适用温度	-29~150℃,-29~250℃
适用介质	水/油/气/固体颗粒/悬浮

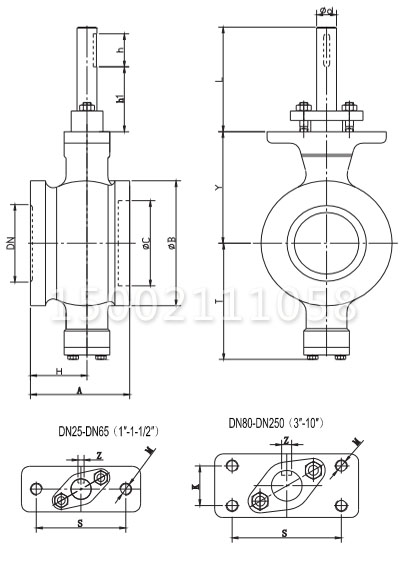

对夹v型球阀主要零外形及连接尺寸

DN	A	H	B	C	T	Y	L	Φd	h1	h	S	K	M	Z
25	50	30	68	38	81	73	102	16	64	35	75	/	2-M10	5
32	60	35	76	45	86	78	100	16	62	35	75	/	2-M10	5
40	60	35	84	50	90	80	102	16	64	35	75	/	2-M10	5
50	75	43	100	62	93	90	104	16	66	35	75	/	2-M10	5
65	100	50	118	73	108	105	102	16	64	35	75	/	2-M10	5
80	100	57	132	90	123	118	110	20	68	35	90	/	2-M12	6
100	115	65	158	115	138	130	108	20	66	35	90	/	2-M12	6
125	129	78	184	134	148	145	110	25	65	40	90	/	2-M12	8
150	160	95	216	164	170	170	124	30	69	50	110	40	2-M12	8
200	200	120	268	206	200	201	124	30	69	50	110	40	2-M12	8
250	240	148	326	260	240	237	140	40	77	60	135	40	2-M16	12
